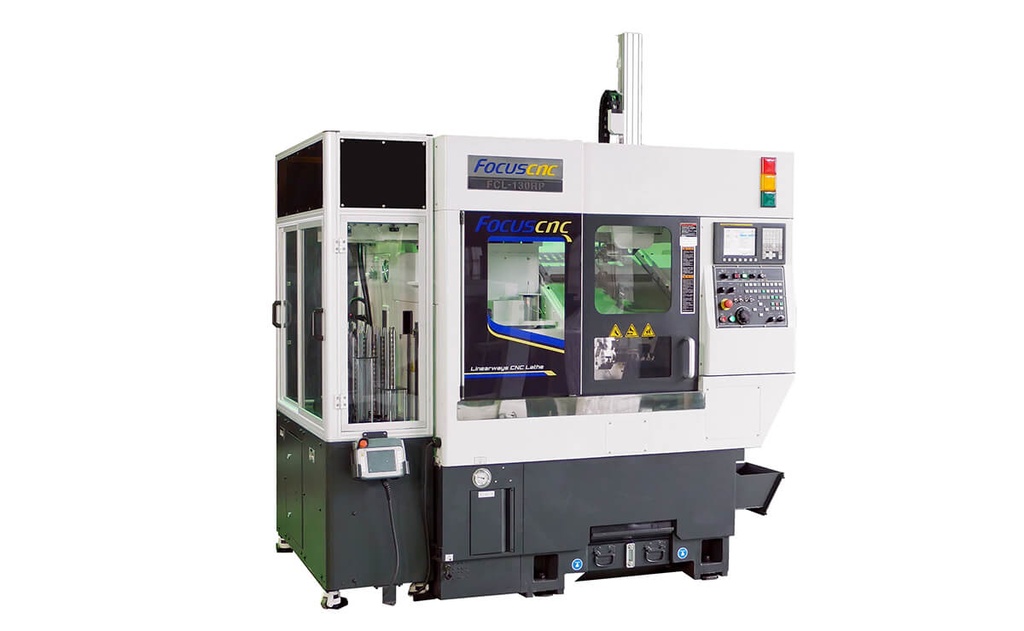

FCL-130/ A/ R / RP

線軌系列
https://www.focus-cnc.com/web/image/product.template/11/image_1920?unique=15c4137

斜背式30˚一體式床身,精度穩定性高,排屑效果好。精緻化面寬設計,大幅降低佔地面積。

機台結構採高剛性滾柱線軌,精度高且移動速度快,並以簡易操作與維修為設計宗旨。

整合上下料機構,一次性設定,簡化零件加工操作並增加生產效能。使用平行爪同時處理胚料及成品的工件夾取,以縮短生產及加工時間。

    此組合不存在。

    規格表

    FCL-130A FCL-130 FCL-130R FCL-130RP
    加工能力
    床面旋徑 mm 443 443 443 443
    最大加工直徑 mm - 236 236 236
    最大加工長度 mm 250 233 233 233
    最大棒材直徑 mm
    45 45 45 45
    主軸
    主軸轉速
    rpm
    6000
    6000
    6000
    6000
    主軸鼻端 ASA
    A2-5 A2-5 A2-5 A2-5
    夾頭尺寸 inch 6 6 6 6
    主軸馬力 kW
    3.7/5.5 3.7/5.5 3.7/5.5 3.7/5.5
    刀塔
    刀具數
    4
    8 8 8
    車刀尺寸 mm 20x20 20x20 20x20 20x20
    搪刀尺寸 mm 25 32 32 32
    行程
    X軸行程 mm 250 138 138 138
    Z軸行程
    mm 250 250 250 250
